Thermographie de panneaux solaires.
Analyse, détection, localisation et contextualisation des défauts thermographiques sur les panneaux solaires.
Nous aidons les exploitants de sites solaires et photovoltaïques à produire plus et à réduire leurs risques d’exploitation grâce à la thermographie de panneaux solaires, en général par drone mais aussi à l’aide de caméra thermographique.
Détecter
Analyser
Localiser
Thermographie de site photovoltaïque et intelligence artificielle.
Inspecter, identifier les défauts afin de réduire les pertes de production électrique.
Les équipes d’optim.aize sont basées à Bordeaux en Gironde et ont développé des moyens techniques qui ont fait leur preuves en France et en Espagne. Nos solutions de thermographie sur panneaux solaires sont utilisées par des producteurs d’énergie et certains des gestionnaires de centrales PV les plus grands de France. Ces technologies nous ont notamment permis d’inspecter certains des plus grands sites solaires en France.
Nous travaillons directement avec nos clients, nous développons aussi des solutions sur-mesure d’inspection de panneaux solaires par drone. Nos clients les déploient afin de détecter, identifier, classifier et localiser les défauts mais aussi pour vérifier l’état général des centrales photovoltaïques. Nous réalisons la captation des inspections thermiques par drone. Cependant, nos clients peuvent aussi utiliser leurs propres moyens d’analyse et de mesure thermographique de panneaux solaires.

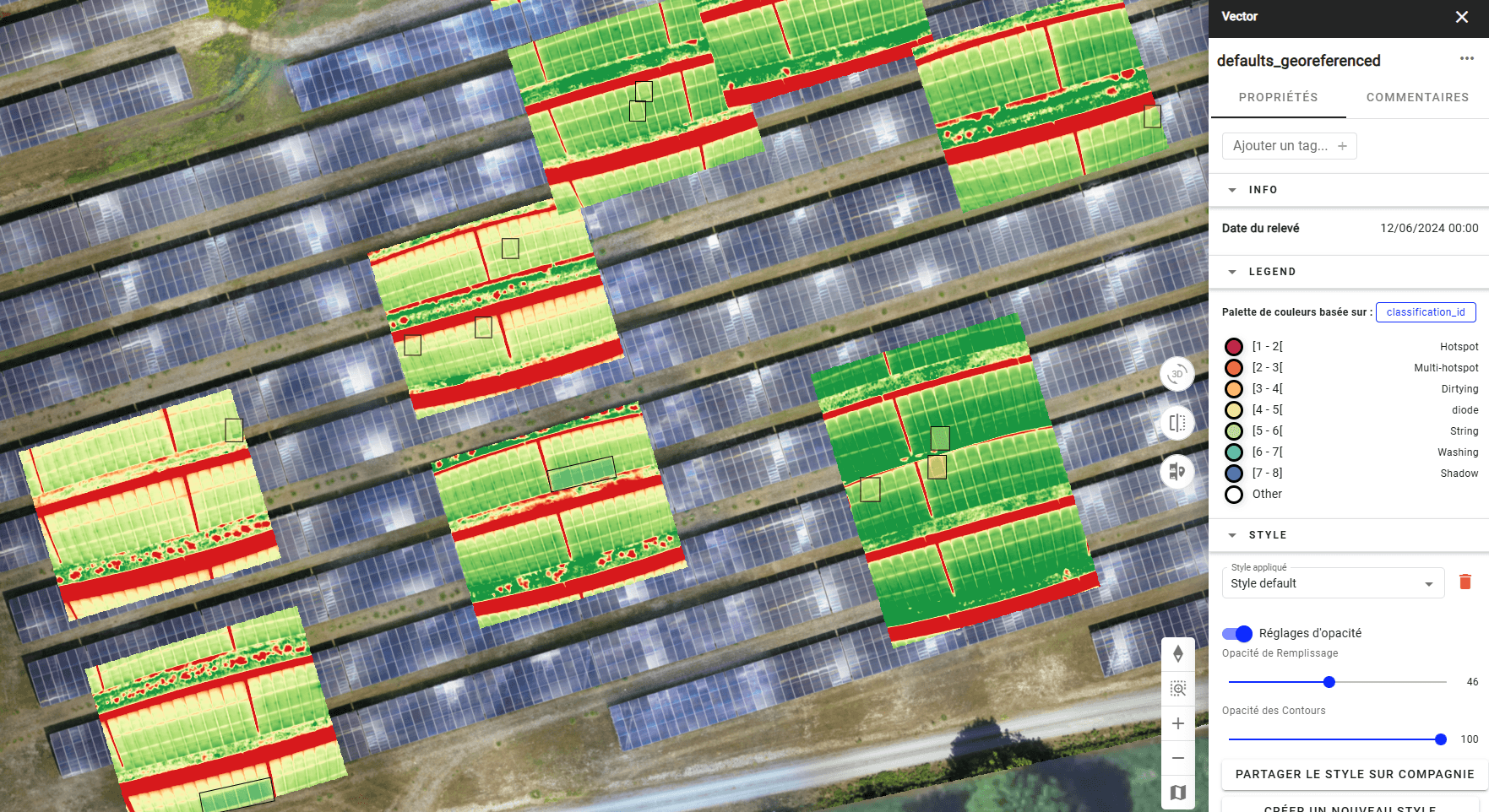

Les différentes anomalies et désordres de l’inspection thermographiques de panneaux solaires.
L’analyse thermographique permet d’identifier différents types de défauts thermiques sur les panneaux solaires.
Les défauts thermiques ont des conséquences plus ou moins importante sur la production d’énergie d’un site solaire ou d’une centrale photovoltaïque, c’est pour cela qu’il est important de les identifier et de les caractériser. Nous avons donc développé des algorithmes permettant de classifier les désordres thermographiques et de la géolocaliser sur une carte ou directement intégré au jumeau numérique du site solaire.
Hotspot
Un hotspot est un défaut de cellule qui est beaucoup plus chaude que les autres cellules d’un même panneau photovoltaïque. La cellule peut est défectueuse, la cellule peut être en contact avec la structure ou elle peut être encrassée par un déchet ou une fiante d’oiseau. Les conséquences sont en général une perte de performance électrique et cela demande une intervention et une inspection visuelle plus approfondie.
Multi-Hotspot, PID (Potential-induced degradation) ou constellation de défauts
Le Multi-Hotspot ou dégradation induite par le potentiel, plus couramment désignée par le sigle PID est un phénomène provoquant une perte de rendement des cellules photovoltaïques par la présence de courants de fuite. Le PID affecte aussi bien les modules à couches minces que à base de plaquettes de Silicium cristallin. Les causes peuvent être un court-circuit, des diodes Bypass défectueuses ou encore un panneau brisé mécaniquement et les conséquences sont en général une perte de performance électrique.
Diode bypass
Un défaut de diode ou diode bypass est un défaut de ligne de cellule du panneau solaires qui est plus chaude que le reste du panneau. Le défaut de diode bypass est lié à un court-circuit de diode défectueuse. Les conséquences sont par conséquent en général une perte de performance électrique sur l’ensemble de la ligne. Il est possible d’observer un hotspot en thermographie.
Module défecteux
Un module défectueux correspond à un défaut d’ensemble de panneaux ou de cellules plus chaude que le reste du string et de l’installation. Un panneau défectueux ne produit plus et peu dans certains cas causer une défaillance de l’ensemble de la chaîne ou string et les conséquences sont une perte immédiate de performance électrique sur le module et dans certains cas sur le string.
String défectueux
Un ensemble de modules est défectueux et apparaît plus chaud que les autres sur la string de panneaux solaires. Les conséquences sont donc une perte immédiate et importante de performance électrique et cela demande une intervention urgente sur l’installation.
Ombre sur cellule
Une cellule qui est à « l’ombre » est plus chaude que les autres parce que la cellule peut être bloquée par de la végétation, un obstacle physique (infrastructure, câble, bâtiment), de l’encrassement ou des fientes d’oiseaux. Les conséquences sont en général une possible perte de performance électrique et cela demande une intervention mécanique ou de nettoyage du panneau solaire.

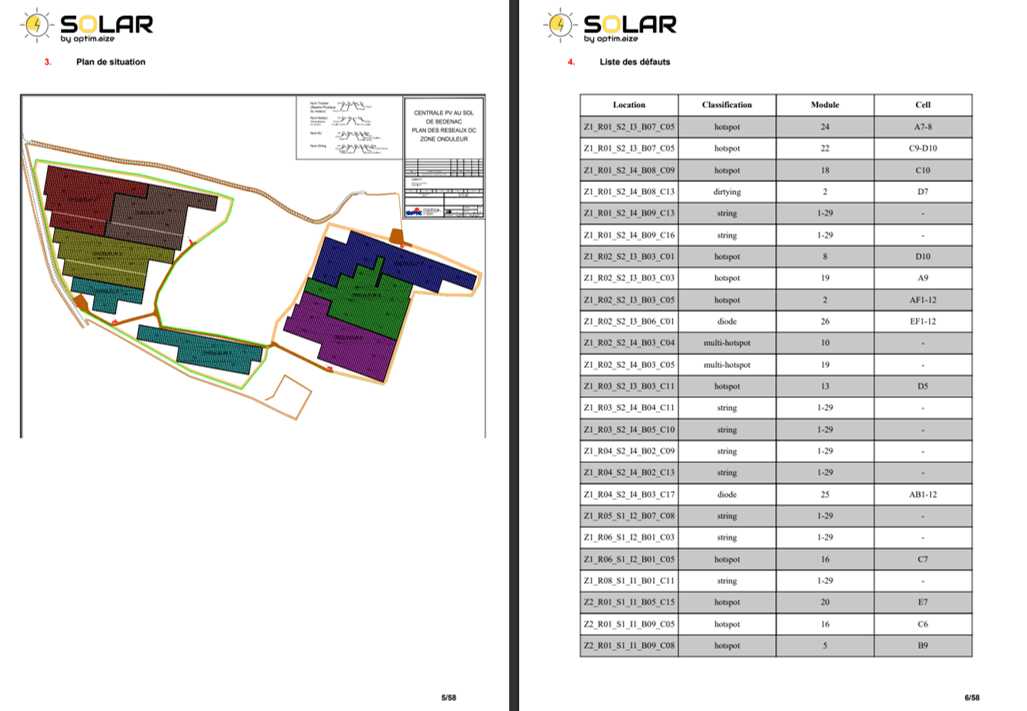

Rapport d’inspection et de thermographie sur panneaux solaires.
L’inspection des panneaux solaires par drone permet d’éditer un rapport. Les rapports donnent le détail des anomalies, désordres et défauts. Ils sont parfois nécessaire pour organiser la maintenance des infrastructures, les assurances mais aussi pour les rapport d’expertise.
Nos intervention incluent l’édition d’un rapport de thermographie sur panneaux solaires avec la liste des défauts. En fonction des options nous intégrons un plan d’ensemble de l’infrastructure, une ortophoto (orthoplan) thermographique et un plan de géolocalisation des défauts thermiques.
Nos recommandations de drones pour la thermographie de panneaux solaires
Nos équipes peuvent déployer pour vous des solutions d’acquisition thermographique, nous réalisons des dizaines d’interventions par an grâce à notre filiale d’opérations Drones Solutions. Vous pouvez décider de faire vous-même l’acquisition thermographique de vos installations photovoltaïques et agrivoltaïques. Pour cela nous recommandons trois types de drones compatibles avec nos algorithmes de reconnaissance, classification et contextualisation de défauts et désordres thermographiques sur panneaux solaires :
DJI M300 H20T
Drone d’acquisition thermographique recommandé pour les grandes installations solaires.
DJI M30T
Drone d’acquisition thermographique recommandé pour les installations solaires moyennes.
DJI M3T
Drone d’acquisition thermographique recommandé pour les petites installations solaires.
Services d'acquisition et de thermographie de panneaux solaires par drone.
Retrouvez notre offre d’acquisition thermographique, photogrammétrique et d’imagerie par drone.
De 100 à 500 MW
Mos applications permettent d’identifier les défauts sur tous types d’infrastructures solaires (toiture solaire, hangar agricole, centrale solaire au sol) de 100 kW à 500 kW.
A partir de
200€
Notre volonté : rendre le service d’inspection et de thermographie de panneaux solaires accessible à tous.
L’utilisation de systèmes automatisés développés par optim.aize permettent de gagner en efficacité et de réduire les coûts d’intervention. C’est grâce au développement de ces algorithmes qui ne pouvons aider les agriculteurs à inspecter leur panneaux solaires efficacement.
Besoin d’une thermographie sur panneaux solaires ou d’inspection de site par drone ?
Contactez-nous afin de réaliser un devis gratuit d’inspection et de traitement pour identifier les défauts sur vos panneaux solaires. Nous intervenons pour des expertises suite à des dommages (grêle, foudre, etc…) ou pour des inspection annuelle à la recherche de défauts électriques ou mécaniques.
SOLAR est un ensemble de solutions de gestion intelligente d’infrastructures solaires développée depuis Bordeaux par les équipes de la Jeune Entreprise Innovante OPTIM.AIZE. SOLAR permet d’améliorer l’efficacité du dimensionnement, de la conception, du suivi, de la gestion et de l’inspection des infrastructures solaires en augmentant les capacités techniques des équipes d’EPC, IPP ou O&M en s’appuyant sur une combinaison de données géographiques, satellites, drones et d’algorithmes métiers.
